Macchine laser
Macchine Laser a 5 Assi ad Alta Precisione
Sviluppiamo e produciamo macchine laser a 5 assi per la lavorazione di utensili in PCD, PCBN, diamante (sintetico e naturale) e metallo duro.
Le nostre tecnologie:

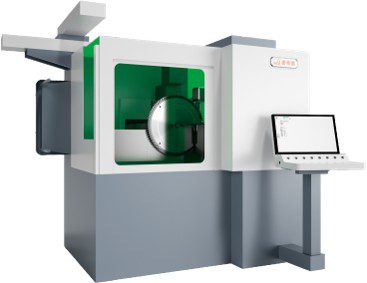

- Laser a fibra nanosecondi: Serie APEX 380 VN/HN | LASER WOOD | LASER SAW
- Laser a impulsi femtosecondi: Serie APEX 380 HF
Il nostro valore aggiunto: soluzioni 100% In-House dalla sorgente laser all’ingegneria software, dalla meccatronica alla produzione meccanica: gestiamo ogni fase internamente sotto un unico tetto. Questo ci permette di offrire massima qualità, affidabilità e personalizzazione per la lavorazione dei materiali superduri.
Laser a impulsi femtosecondi
APEX 380 HF

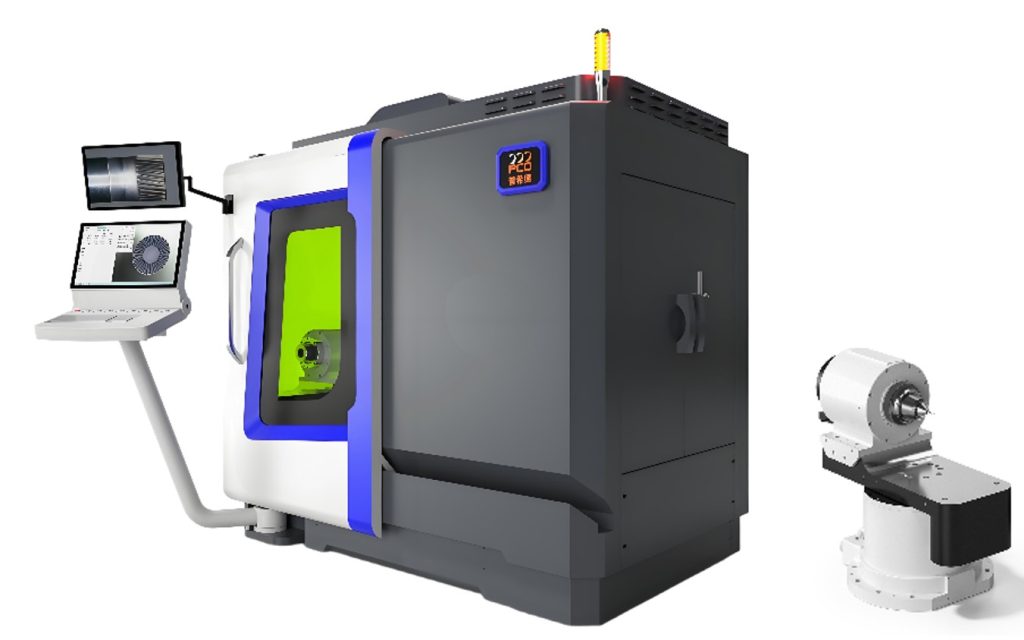

APEX 380HF | Macchina Laser a 5 Assi a Femtosecondi
La soluzione di riferimento per la produzione ad alta precisione di microutensili e materiali superduri. Combina la massima efficienza in sgrossatura con una qualità di finitura del tagliente senza pari.
Perché sceglierla
Produttività: Fino a 5 volte più veloce rispetto ai processi convenzionali.
Integrazione: Sgrossatura e finitura in un unico piazzamento.
In-House Control: Software proprietario Diamond 12 con interfaccia intuitiva dal 2013.
Materiali Superduri Lavorabili Garantisce finiture del tagliente di elevata qualità e prestazioni di taglio superiori su:
PCD (diamante policristallino) e PCBN (nitruro di boro cubico)
Diamante monocristallino, CVD e naturale
Ceramiche avanzate: Nitruro di Silicio (SiN), Allumina e altri materiali speciali

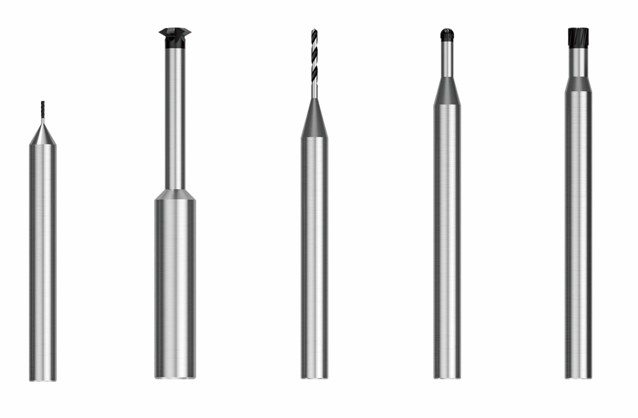

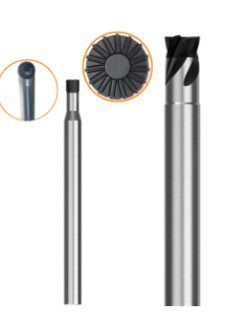

Principali applicazioni

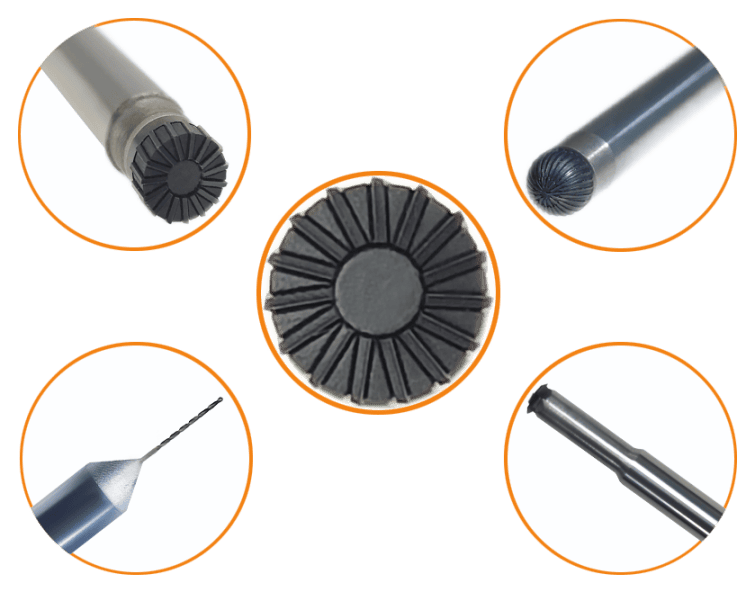

APEX 380HF è ideale per la lavorazione di numerose geometrie utensile, tra cui:
- Utensili elicoidali
- Utensili sagomati
- Utensili a gradino
- Utensili multi-tagliente
Specifiche Tecniche
Categoria | Dettagli Tecnici |
Campo di Lavoro | Ø Utensile: 0.1 – 260 mm | Lunghezza max: 260 mm (con portautensile) Peso max: 15 kg | Interfaccia: HSK-A63 / BT50 | Mandrino: Orizzontale |
Struttura & Raffreddamento | Basamento: Granito naturale |
Sorgente Laser | Tipo: Laser a fibra pulsato a femtosecondi | Potenza: 20 W Lunghezza d’onda: 1064 nm |
Configurazione Assi | X: Corsa 380 mm (Rapido 15 m/min) — Motore lineare Y: Corsa 310 mm (Rapido 15 m/min) — Motore lineare Z: Corsa 320 mm (Rapido 15 m/min) — Motore lineare A: 0 – 360° — Motore torque ad alta precisione B: -35° a +92° — Motore torque ad alta precisione |
Precisione & Finitura | Assi lineari: Ripetibilità ±0.002 mm | Posizionamento ±0.002 mm Assi rotativi: Ripetibilità ±2 arc sec | Posizionamento ±2 arc sec Controllo: Anello chiuso tramite righe ottiche | Rugosità: Ra ≤ 0.2 µm |
Software & Visione | Software: Diamond 12 (Import DXF, codice NC automatico, monitoraggio real-time, multilingua) Visione: Camera CCD ad alta precisione per ispezione e misura in-process |
Lavorazioni & Geometrie | Funzioni: Lavorazione 5 assi taglienti e realizzazione rompitrucioli avanzati Geometrie: Elicoidali, sagomati, a gradino, multi-tagliente |
Materiali Lavorabili | PCD, PCBN, Diamante Monocristallino, CVD, Diamante Naturale, Nitruro di Silicio (SiN), Allumina e ceramiche avanzate |
Dati Generali | Dimensioni (L×P×H): 2280 × 2900 × 2235 mm | Peso: ~5000 kg Alimentazione: 3 × 380 V | Consumo max: 5 kW Certificazioni: CE (ISO 230.2, EN ISO 12100, EN 60204-1) |
Laser a impulsi nanosecondi
APEX 380VN (Mandrino Verticale)

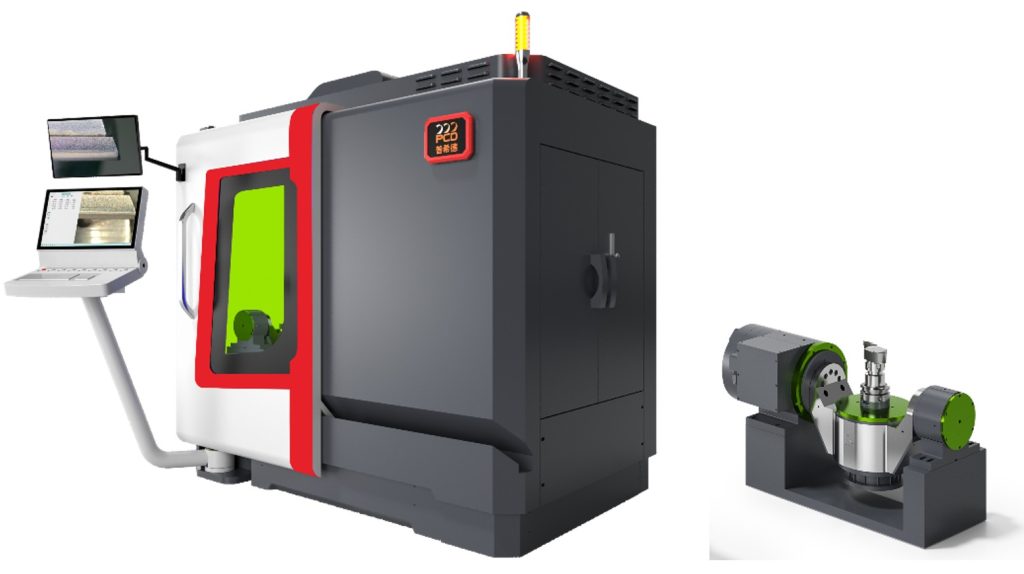

APEX 380VN | Macchina Laser a 5 Assi a Nanosecondi – Mandrino Verticale
Il punto di riferimento tra le macchine laser a nanosecondi (disponibile in configurazione verticale e orizzontale) per la produzione di utensili superduri. Offre il perfetto equilibrio tra elevata produttività in sgrossatura e alta qualità di finitura.
Perché sceglierla
Produttività: Fino a 5 volte più veloce rispetto ai processi convenzionali e con velocità di sgrossatura nettamente superiore all’elettroerosione a filo.
Integrazione: Sgrossatura e finitura in un unico piazzamento con controllo dimensionale in-process via camera CCD.
In-House Control: Software proprietario Diamond 12 dal 2013, per un’interfaccia intuitiva e una gestione semplificata anche delle geometrie complesse.
Materiali Superduri Lavorabili Assicura eccellenti prestazioni di taglio e finiture del tagliente ad alta qualità su:
PCD (diamante policristallino)
PCBN (nitruro di boro cubico policristallino)
Diamante monocristallino
Principali applicazioni

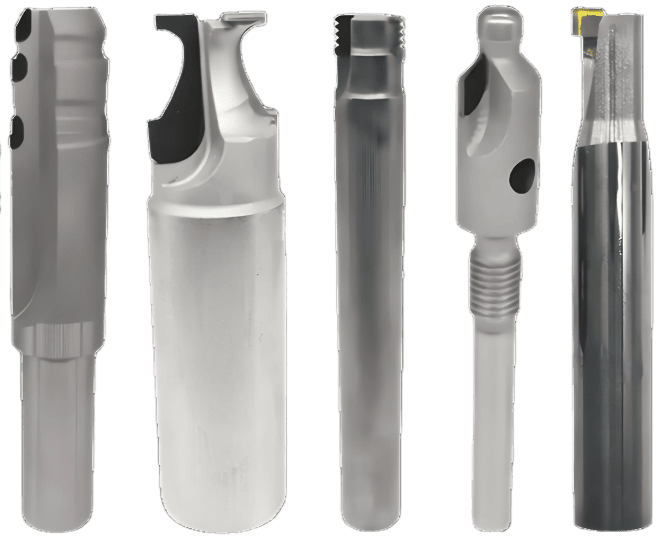

APEX 380VN è ideale per la lavorazione di numerose geometrie utensile, tra cui:
- Utensili elicoidali
- Utensili sagomati
- Utensili a gradino
- Utensili multi-tagliente
Specifiche Tecniche
Categoria | Dettagli Tecnici |
Campo di Lavoro | Ø Utensile: 0.1 – 300 mm | Lunghezza max: 380 mm (con portautensile) Peso max: 30 kg | Interfaccia: HSK-A63 / BT50 | Mandrino: Verticale |
Struttura & Raffreddamento | Basamento: Granito naturale | Raffreddamento: A circuito chiuso ad acqua (per elettronica, scanner galvanometrici e motori) |
Sorgente Laser | Tipo: Laser a fibra pulsato a nanosecondi | Potenza: 120 W Lunghezza d’onda: 1064 nm |
Configurazione Assi | X: Corsa 380 mm (Rapido 15 m/min) — Motore lineare Y: Corsa 380 mm (Rapido 15 m/min) — Motore lineare Z: Corsa 380 mm (Rapido 15 m/min) — Motore lineare A: 0 – 360° — Motore torque ad alta precisione B: -45° a +45° — Motore torque ad alta precisione |
Precisione & Finitura | Assi lineari: Ripetibilità ±0.002 mm | Posizionamento ±0.002 mm Assi rotativi: Ripetibilità ±3 arc sec | Posizionamento ±3 arc sec Controllo: Anello chiuso tramite righe ottiche | Rugosità: Ra ≤ 0.2 µm |
Software & Visione | Software: Diamond 12 (Import DXF, codice NC automatico, monitoraggio real-time, multilingua) Visione: Camera CCD ad alta precisione per ispezione e misura in-process |
Lavorazioni & Geometrie | Funzioni: Lavorazione 5 assi taglienti e realizzazione rompitrucioli avanzati Geometrie: Elicoidali, sagomati, a gradino, multi-tagliente |
Materiali Lavorabili | PCD (diamante policristallino), PCBN (nitruro di boro cubico policristallino), Diamante Monocristallino |
Dati Generali | Dimensioni (L×P×H): 2280 × 2900 × 2235 mm | Peso: ~5000 kg Alimentazione: 3 × 380 V | Consumo max: 5 kW Certificazioni: CE (ISO 230.2, EN ISO 12100, EN 60204-1) |
Laser a impulsi nanosecondi
APEX 380 HN (Mandrino Orizzontale)

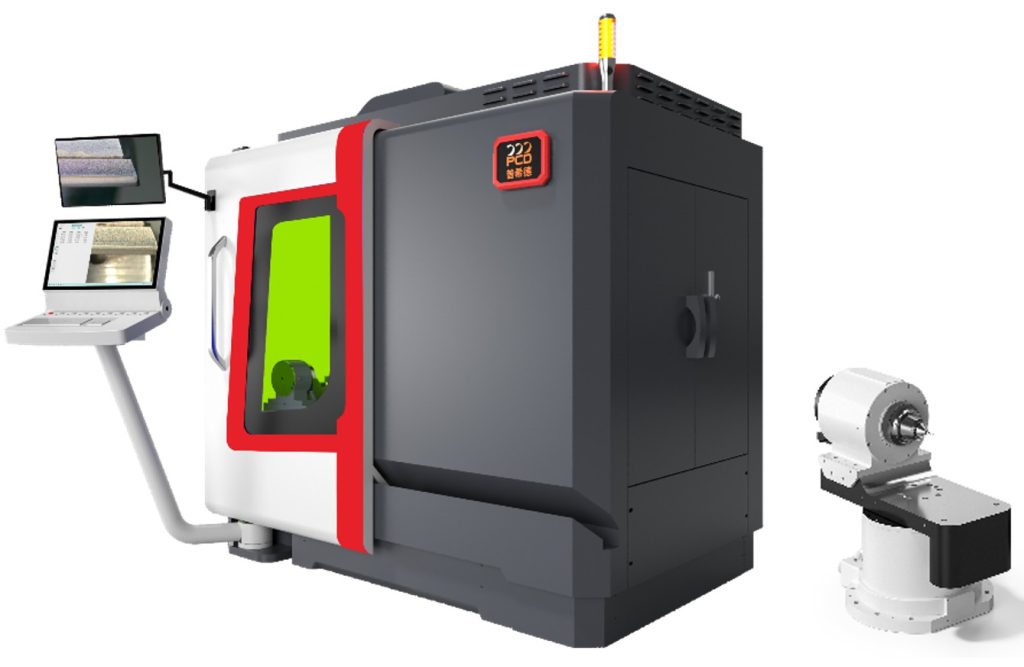

APEX 380HN | Macchina Laser a 5 Assi a Nanosecondi – Mandrino Orizzontale
Il punto di riferimento tra le macchine laser a nanosecondi (disponibile in configurazione verticale e orizzontale) per la produzione di utensili superduri. Offre il perfetto equilibrio tra elevata produttività in sgrossatura e alta qualità di finitura.
Perché sceglierla
Produttività: Fino a 5 volte più veloce rispetto ai processi convenzionali e con velocità di sgrossatura nettamente superiore all’elettroerosione a filo.
Integrazione: Sgrossatura e finitura in un unico piazzamento con controllo dimensionale in-process via camera CCD.
In-House Control: Software proprietario Diamond 12 dal 2013, per un’interfaccia intuitiva e una gestione semplificata anche delle geometrie complesse.
Materiali Superduri Lavorabili Assicura eccellenti prestazioni di taglio e finiture del tagliente ad alta qualità su:
PCD (diamante policristallino)
PCBN (nitruro di boro cubico policristallino)
Diamante monocristallino
Principali applicazioni
APEX 380VN è ideale per la lavorazione di numerose geometrie utensile, tra cui:
- Utensili elicoidali
- Utensili sagomati
- Utensili a gradino
- Utensili multi-tagliente
Specifiche Tecniche
Categoria | Dettagli Tecnici |
Campo di Lavoro | Ø Utensile: 0.1 – 180 mm | Lunghezza max: 260 mm (con portautensile) Peso max: 10 kg | Interfaccia: HSK-A63 / BT50 | Mandrino: Orizzontale |
Struttura & Raffreddamento | Basamento: Granito naturale | Raffreddamento: A circuito chiuso ad acqua (per elettronica, scanner galvanometrici e motori) |
Sorgente Laser | Tipo: Laser a fibra pulsato a nanosecondi | Potenza: 120 W Lunghezza d’onda: 1064 nm |
Configurazione Assi | X: Corsa 360 mm (Rapido 15 m/min) — Motore lineare Y: Corsa 320 mm (Rapido 15 m/min) — Motore lineare Z: Corsa 350 mm (Rapido 15 m/min) — Motore lineare A: 0 – 360° — Motore torque ad alta precisione B: -35° a +92° — Motore torque ad alta precisione |
Precisione & Finitura | Assi lineari: Ripetibilità ±0.002 mm | Posizionamento ±0.002 mm Assi rotativi: Ripetibilità ±3 arc sec | Posizionamento ±3 arc sec Controllo: Anello chiuso tramite righe ottiche | Rugosità: Ra ≤ 0.2 µm |
Software & Visione | Software: Diamond 12 (Import DXF, codice NC automatico, monitoraggio real-time, multilingua) Visione: Camera CCD ad alta precisione per ispezione e misura in-process |
Lavorazioni & Geometrie | Funzioni: Lavorazione 5 assi taglienti e realizzazione rompitrucioli avanzati Geometrie: Elicoidali, sagomati, a gradino, multi-tagliente |
Materiali Lavorabili | PCD (diamante policristallino), PCBN (nitruro di boro cubico policristallino), Diamante Monocristallino |
Dati Generali | Dimensioni (L×P×H): 2280 × 2900 × 2235 mm | Peso: ~5000 kg Alimentazione: 3 × 380 V | Consumo max: 5 kW Certificazioni: CE (ISO 230.2, EN ISO 12100, EN 60204-1) |
Laser a impulsi nanosecondi
WOOD 300

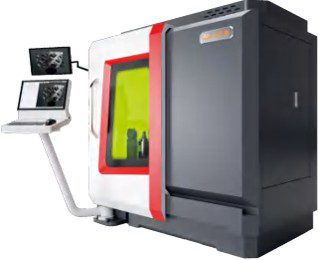

WOOD 3 | Macchina Laser a 5 Assi a Nanosecondi – Settore legno
La macchina laser a nanosecondi (disponibile in configurazione verticale e orizzontale) per la produzione di utensili e seghe circolari per il settore del legno. Offre il perfetto equilibrio tra elevata produttività in sgrossatura e alta qualità di finitura.
Perché sceglierla
Produttività: Fino a 5 volte più veloce rispetto ai processi convenzionali e con velocità di sgrossatura nettamente superiore all’elettroerosione a filo. Utilizza una tecnologia che evita di bruciare il tagliente adiacente nella produzione delle seghe circolari
Integrazione: Sgrossatura e finitura in un unico piazzamento con controllo dimensionale in-process via camera CCD.
In-House Control: Software proprietario Diamond 12 dal 2013, per un’interfaccia intuitiva e una gestione semplificata anche delle geometrie complesse.
Materiali Superduri Lavorabili Assicura eccellenti prestazioni di taglio e finiture del tagliente ad alta qualità su:
PCD (diamante policristallino)
Principali applicazioni

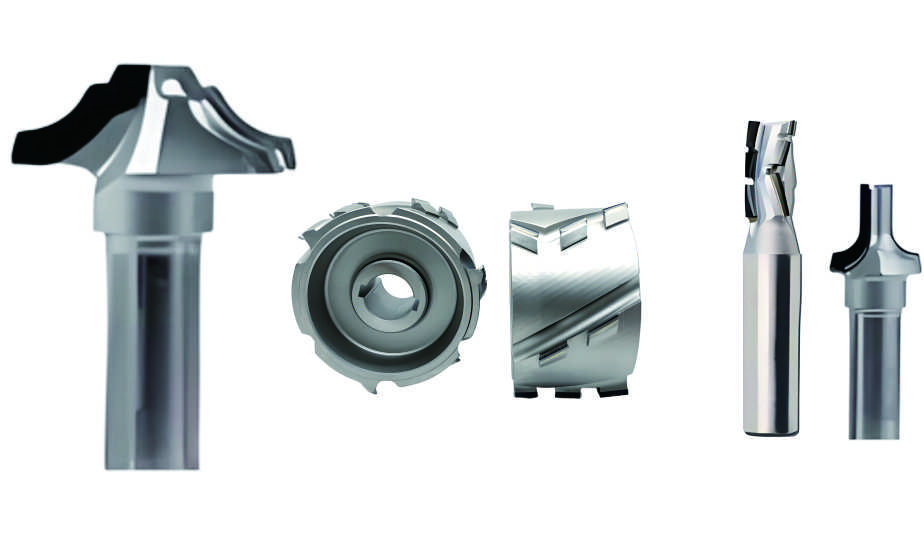

WOOD 300 è ideale per la lavorazione di numerose geometrie utensile, tra cui:
- Utensili elicoidali
- Utensili sagomati
- Utensili a gradino
- Utensili multi-tagliente
- Seghe circolari
Specifiche Tecniche
Categoria | Dettagli Tecnici |
Campo di Lavoro | Ø Utensile: 1 – 300 mm | Lunghezza max: 180 mm (con portautensile) Peso max: 30 kg | Interfaccia: HSK-A63 / BT50 | Mandrino: Orizzontale/Verticale |
Struttura & Raffreddamento | Basamento: Granito naturale | Raffreddamento: A circuito chiuso ad acqua (per elettronica, scanner galvanometrici e motori) |
Sorgente Laser | Tipo: Laser a fibra pulsato a nanosecondi | Potenza: 200 W Lunghezza d’onda: 1064 nm |
Configurazione Assi | X: Corsa 300 mm (Rapido 15 m/min) — Motore lineare Y: Corsa 270 mm (Rapido 15 m/min) — Motore lineare Z: Corsa 300 mm (Rapido 15 m/min) — Motore lineare A: 0 – 360° — Motore torque ad alta precisione B: -45° a +45° — Motore torque ad alta precisione |
Precisione & Finitura | Assi lineari: Ripetibilità ±0.004 mm | Posizionamento ±0.004 mm Assi rotativi: Ripetibilità ±5 arc sec | Posizionamento ±5 arc sec Controllo: Anello chiuso tramite righe ottiche | Rugosità: Ra ≤ 0.5 µm |
Software & Visione | Software: Diamond 12 (Import DXF, codice NC automatico, monitoraggio real-time, multilingua) Visione: Camera CCD ad alta precisione per ispezione e misura in-process |
Lavorazioni & Geometrie | Funzioni: Lavorazione 5 assi taglienti, studiata per la produzione di utensili e seghe circolari per il settore del legno Geometrie: sagomati, a gradino, multi-tagliente |
Materiali Lavorabili | PCD (diamante policristallino) |
Dati Generali | Dimensioni (L×P×H): 2150 × 2670 × 2080 mm | Peso: ~4000 kg Alimentazione: 3 × 380 V | Consumo max: 5 kW Certificazioni: CE (ISO 230.2, EN ISO 12100, EN 60204-1) |
